數控繞線機

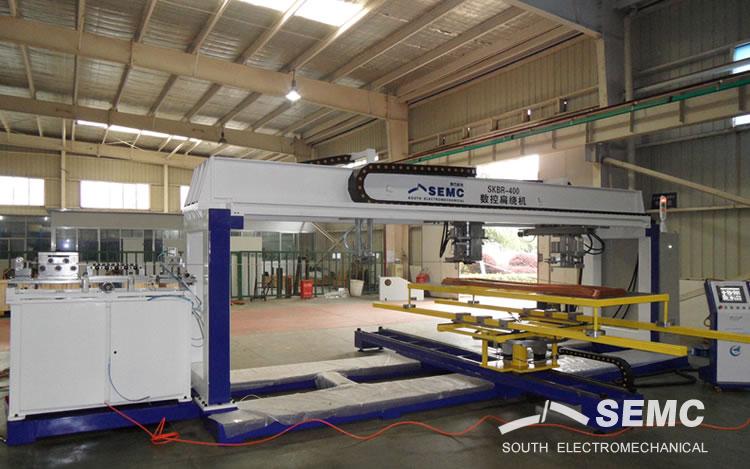

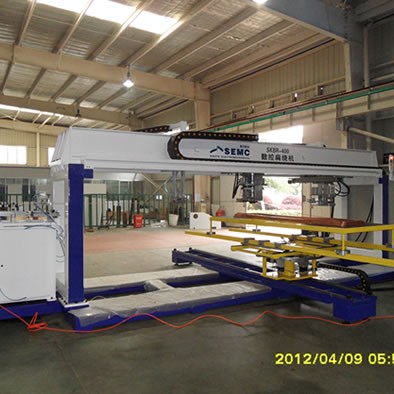

SKBR-150/-400 型數控扁繞機

型號: SKBR-150/-400
線圈長度: 240-4000mm
線圈寬度: 90-1200



一、設備簡介

SKBR-150SKBR-400數控扁繞機是我公司自主研發的一種適用于銅排線圈繞制的專用設備。

采用全數字控制,線圈繞制采用半封閉狀態運行,成形線圈R角規整,匝間尺寸變化小,精度高。設備整體美觀大方;

本設備具有繞制四邊型、塔型等多種線圈的功能。本設備區別于一般模具式扁繞機,該機不需要配置線圈大小的繞制模具。在繞制不同規格和尺寸線圈時,只需要更換扁繞頭上下盤、R角導輪、擋塊,即可完成四邊型、多邊型、塔型線圈的繞制;

本設備特有的數控自動接料裝置,能主動跟隨設備的扁繞機構同步運行,有序承接已繞制成形的線圈。



二、主要技術參數:

設備型號

適應線圈截面尺寸寬度x厚度

適應線圈高度最大

適應線圈長度尺寸a(mm)

適應線圈寬度尺寸

SKBR-150

(15-60)x(2-6)

300

240-1500

90-350

SKBR-200

(15-60)x(2-6)

300

240-2000

90-1000

SKBR-300

(15-60)x(2-6)

300

240-3000

90-1100

SKBR-400

(15-60)x(2-6)

300

240-4000

90-1200

扁繞半徑Rmm):               R20~R60

銅排最大寬厚比:                25

繞角速度:                     約25秒/角

扁繞部分直線行走速度:            100mm/s






數控扁繞機設備型號model

適應線圈截面尺寸applicable coil section width d(mm)x thickness c(mm)

適應線圈高度最大尺寸

applicable max. coil height e(mm)

適應線圈長度尺寸

applicable coil length a(mm)

適應線圈寬度尺寸applicable coil width b(mm)

SKBR150X90

(15-60)x(2-6)

300

240-1500

90-350

SKBR200X90

(15-60)x(2-6)

300

240-2000

90-1000

SKBR300X90

(15-60)x(2-6)

300

240-3000

90-1100

SKBR400X90

(15-60)x(2-6)

300

240-4000

90-1200


項目item

參數paras.

扁繞半徑flat coil winding radius Rmm

R20~R60

銅排最大寬厚比flat copper wire max. width to thickness ratio

15

銅排成形尺寸公差flat copper wire forming dimensional tolerance

0~+2mm

銅排繞制不整齊度flat copper wire winding not uniformity

±2mm

增厚控制thickening control

0.3mm

銅排R角精度copper wire R angle accuracy

90°±0.2°、180°±0.2°

線圈繞制時最大載重coil winding max.load

240Kg

銅排放線架最大載重copper wire pay-off rack max.load

500Kg
